心腦電圖機檢定儀 SKX-2000V型
心腦電圖機檢定儀采用ARM處理器和DDS（直接數字頻率合成器）技術，不僅可以產生標準的方波、正弦波、三角波、ECG仿真信號等常用波形，
還支持輸出病態異常心電信號，以及輸出由用戶自定義的任意波形。檢定校準方式分為手動檢定和自動檢定，而且檢定方案可由用戶自行制定。
該檢定儀使用7寸電容觸摸屏，內置各種測試電路，使用可分離式電極接線柱，試用于3mm電極、4mm電極、紐扣式電極以及可穿戴式心電設備電極。
內置大容量鋰電池，尺寸小（261*170*45mm），方便攜帶。
適用范圍
符合各種心電、腦電圖機的計量檢定規程和校準規范：
JG
543-2008 心電圖機
JJG
1041-2008 數字心電圖機
JJG
760-2003 心電監護儀
JJG
1042-2008 動態（可移動）心電圖機
JJG
1043-2008 腦電圖機
JJG
954-2000 數字腦電圖儀及腦電地形圖儀
JJF1149-2006心臟除顫器和心臟除顫監護儀（監護部分）
符合心、腦電圖機檢定儀的國家計量檢定規程：
JJG
749-2007 心、腦電圖機檢定儀
JJG
1016-2006 心電監護儀檢定儀
功能
■ 輸出標準的方波、正弦波、三角波、模擬心電波形、ECG仿真信號、HR心率信號、監護儀心率信號和起搏脈沖信號等常用波形。
■ 輸出病態異常心電信號，用戶也可自行制定各種任意波形。
■ 輸出的ECG仿真信號、各種異常心電信號及其它任意波形信號的幅度和頻率連續可調。
■ 內置各種標準檢定方案，依據檢定規程的各項要求自動切換波形的種類、幅度、頻率、導聯連接等，還支持用戶自行制定檢定方案。
■ 采用7寸彩色液晶觸摸屏，配合數字按鍵使得整個檢定過程更加直觀、便捷。
■ 采用可分離直插和按扣聯接的萬能心電接頭，方便與各種心電圖機、監護儀以及可穿戴式心電設備連接。
■ 檢定所需的導聯切換、皮膚阻抗、極化電壓、衰減器及各種附加電路按規程自動切換無須手動操作。
技術指標
◆ 信號幅度（峰峰值）
幅度范圍: 1 μV～30V。
最大允許誤差：8μ V ～50μ V ，±10%；
50μ V ～80μ V，±1% ；80μ V ～30V，±0.5%
◆ 方波
周期范圍：1ｍｓ～50ｓ，最大允許誤差: ±0.2%
◆ 正弦波
頻率范圍：10mHz ～1000Hz，最大允許誤差：±0.2%
失真度： <1%
◆ 三角波
周期范圍：1ms～50s ，最大允許誤差：±0.1%
◆ 微分信號
頻率1Hz ，最大允許誤差：±0.1%
◆ 標準心率信號1（三角脈沖波，正負2 種極性）
心率范圍：10～500次／分鐘，最大允許誤差：±0.5%
◆ 標準心率信號2（仿真ECG，數字心電圖機)
心率范圍：20～300次／分鐘，最大允許誤差：±0.5%
◆ 起搏信號（正弦波與方波脈沖迭加信號）
幅度范圍：±0.5% ，頻率最大允許誤差：±0.1%
◆ 極化電壓
幅度范圍：±300mV，最大允許誤差：±0.5%
◆ 共模電壓
幅度范圍：10V（有效值），最大允許誤差：±10%
頻率范圍：50Hz
◆ 腦電用外接平衡衰減器
衰減比：1/1000，最大允許誤差：±0.3%
◆ 模擬皮膚阻抗
51kΩ電阻與47nF電容并聯
最大允許誤差：電阻小于±2%，電容小于±10%
◆ 輸入阻抗串接阻抗
620 kΩ電阻與4.7nF電容并聯
電阻小于±2%，電容小于±10%
◆ 輸入電流串接電阻
10kΩ電阻，電阻最大允許誤差：小于±2%

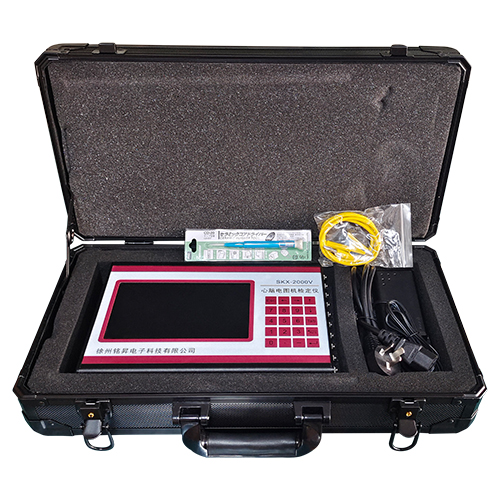

產品包裝
