硬件電路對血氧數值的影響：

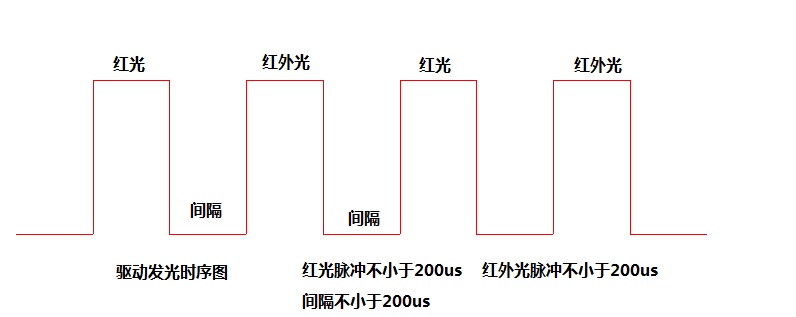

1、如上圖所示，發光驅動因為受硬件影響，盡量滿足上述最低要求，這樣便于得到一個穩定的信號。
2在紅光和紅外光脈沖中，因為受硬件電路影響，脈沖不能像理論上的這樣陡峭，脈沖上升存在一個上升周期，脈沖關閉時存在一個下降周期。當使用血氧模擬儀進行校準時，因為不同模擬儀對上升周期和下降周期都存在一個默認的門檻范圍，所以硬件電路中對于發光驅動的開關mos管應選擇開關周期小器件，否則因為器件因素，導致上升周期和下降周期偏長，在修正R曲線時，不同的模擬儀將導致R曲線校準存在偏差，血氧數值越低，偏差越大。結果就是不同模擬儀對應檢測的結果會不同，引發數值的不確定性。因此建議選用驅動發光管的開關mos管的上升周期和下降周期都應該小于150us，越小數據相對于模擬儀越穩定，在不同血氧模擬儀之間的差別越小。特別是數字接收管，上升周期和下降周期時間越長，引發的數值偏差的影響越大。因此建議選擇器件，選擇響應周期小的。
3、對于指夾式血氧儀來說，在兼顧性能和節能兩方面來說，脈沖周期為200us-250us，間隔200us-250us，總周期在8ms左右的一個125Hz的采樣率，對血氧值和脈率值的穩定性更好。對于不需要節能的血氧儀器來說，脈沖周期控制在500us，總周期8ms也是不錯的選擇。
